Nity zrywalne z łbem płaskim powiększonym Al/St
Standardowe
Pobierz PDF
Opis produktu
Nity zrywalne z łbem płaskim powiększonym Al/St, (norma porównywalna DIN 7337 C).
Dysponujemy pełną ofertą nitów.
Szczegółową ofertę cenową przedstawi Państwu dział handlowy.

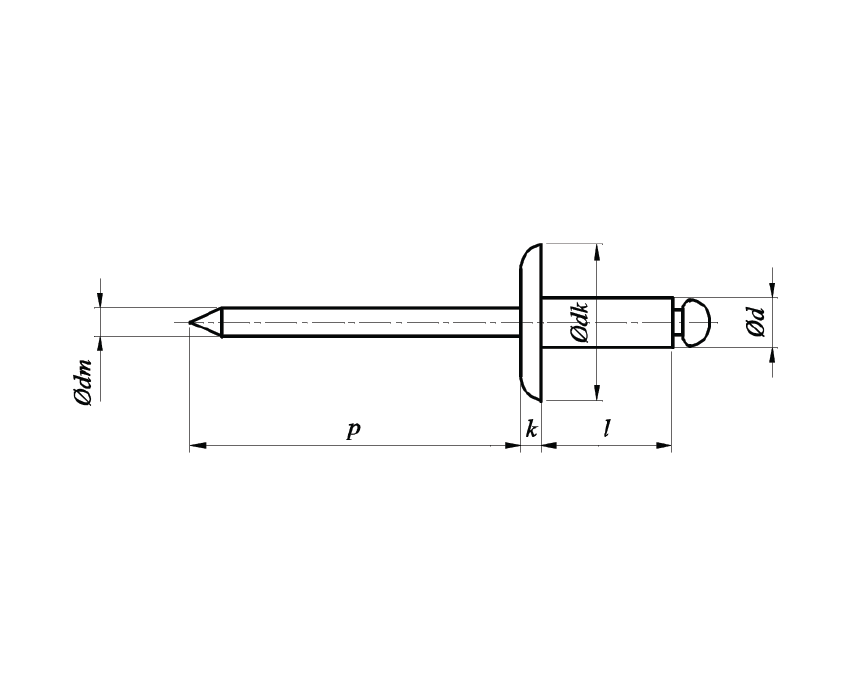

| NORMA | MATERIAŁ | KLASA | POWŁOKA |
|---|---|---|---|
| DIN 7337 C | Al/St | cynk galwaniczny |
| dnom | 3,2 | 4,0 | 4,8 | 5,0 | ||||
|---|---|---|---|---|---|---|---|---|
| d | max | 3,28 | 4,08 | 4,88 | 5,08 | |||
| min | 3,05 | 3,85 | 4,65 | 4,85 | ||||
| dk | max | 9,5 | 12,0 | 14,0 | 16 | 14,0 | 16 | |
| min | 8,9 | 11,4 | 13,4 | 15,4 | 13,4 | 15,4 | ||
| k | max | 1,4 | 1,7 | 1,8 | 2,0 | 1,8 | 2 | |
| min | 1,0 | 1,3 | 1,4 | 1,3 | 1,4 | 1,6 | ||
| dm | 1,75 | 2,1 | 2,63 | 2,63 | 2,63 | 2,63 | ||
| pmin | 26 | 27 | 28 | 28 | 28 | 28 | ||
| * | 3,3 | 4,1 | 4,9 | 4,9 | 5,1 | 5,1 | ||
| Długość nitu l | Zalecane zakresy łączenia* | |||||||
| nom | max | min | ||||||
| 6 | 7 | 5,8 | 1 – 3,5 | 1,0 – 3 | – | – | – | – |
| 8 | 9 | 7,8 | 3,5 – 5 | 3 – 5 | 2,5 – 4 | – | 2,5 – 4 | – |
| 10 | 11 | 9,8 | 5 – 7 | 5 – 6,5 | 4 – 6 | 4 – 6 | 4 – 6 | 4 – 6 |
| 12 | 13 | 11,8 | 7 – 9 | 6,5 – 8,5 | 6 – 8 | 6 – 8 | 6 – 8 | 6 – 8 |
| 14 | 15 | 13,8 | 9 – 11 | 9,0 – 10,5 | 8 – 10 | 8 – 10 | 8 – 10 | 8 – 10 |
| 16 | 17 | 15,8 | – | 10,5 – 12,5 | 10 – 12 | 10 – 12 | 10 – 12 | 10 – 12 |
| 18 | 19 | 17,8 | – | 12,5 – 14,5 | 12 – 14 | 12 – 14 | 12 – 14 | 12 – 14 |
| 20 | 21 | 19,8 | – | 14,5 – 16,5 | 12 – 15 | 12 – 15 | – | – |
| 21 | 22 | 22,8 | – | – | – | 14 – 16 | 14 – 16 | |
| 22 | 23 | 21,8 | – | – | 15 – 17 | 15 – 17 | – | – |
| 24 | 25 | 23,8 | – | – | 17 – 19 | 17 – 19 | 16 – 19 | 16 – 19 |
| 26 | 27 | 25,8 | – | – | 19 – 21 | 19 – 21 | – | – |
| 27 | 28 | 26,8 | – | – | – | – | 20 – 22 | 20 – 22 |
| 28 | 29 | 27,8 | – | – | 21 – 23 | 21 – 23 | – | – |
| 30 | 31 | 28,8 | – | – | 23 – 25 | 23 – 25 | 20 – 25 | 20 – 25 |
| 35 | 36 | 34,8 | – | – | 25 – 30 | 25 – 30 | – | – |
