Nity zrywalne z łbem płaskim powiększonym Al/Al
Standardowe
Pobierz PDF
Opis produktu

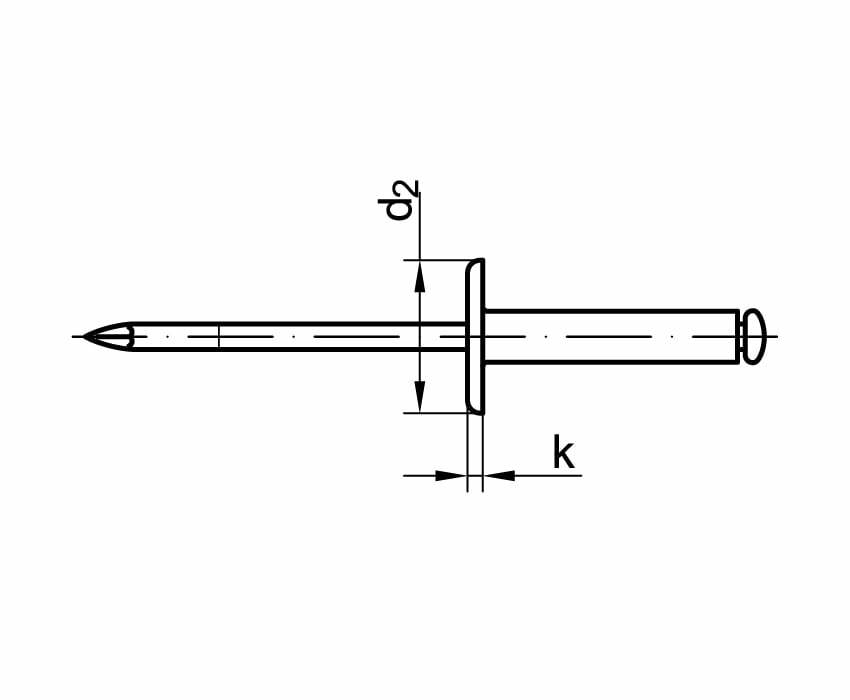

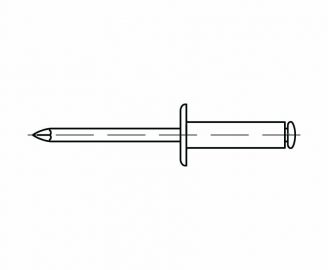

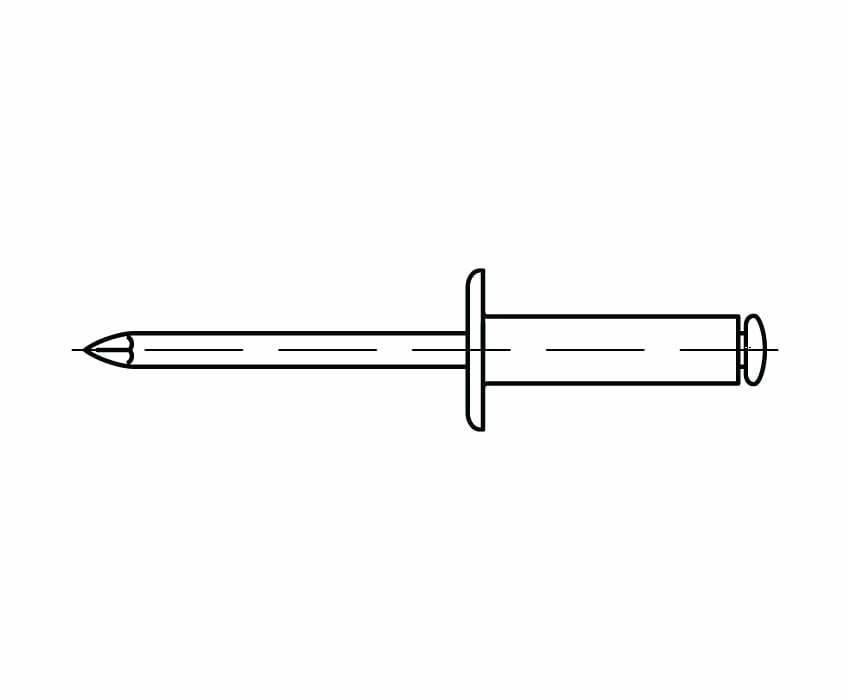

Nity zrywalne z łbem płaskim powiększonym Al/Al wg normy DIN 7337 C
Dysponujemy pełną ofertą nitów, nitonakrętek i wielu innych elementów złącznych.
Szczegółową ofertę cenową przedstawi Państwu dział handlowy.
| NORMA | MATERIAŁ | KLASA | POWŁOKA |
|---|---|---|---|
| DIN 7337 C | Al/Al | cynk galwaniczny |

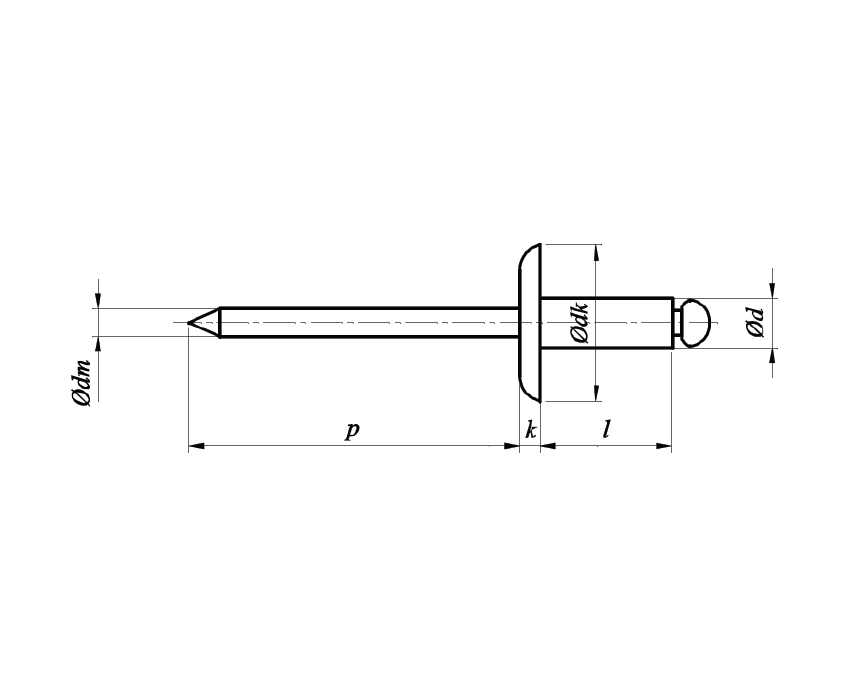

| d nom | 2,4 | 3,0 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 | |
|---|---|---|---|---|---|---|---|---|---|
| d | max | 2,48 | 3,08 | 3,28 | 4,08 | 4,88 | 5,08 | 6,08 | 6,48 |
| min | 2,25 | 2,85 | 3,05 | 3,85 | 4,65 | 4,85 | 5,85 | 6,25 | |
| dk | max | 5,0 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 12,6 | 13,4 |
| min | 4,2 | 5,4 | 5,8 | 6,9 | 8,3 | 8,7 | 10,8 | 11,6 | |
| k max | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,5 | 2,7 | |
| dm max | 1,5 | 2,15 | 2,15 | 2,8 | 3,5 | 3,5 | 3,4 | 4,0 | |
| p min | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 | |
| Długość nitu l | Zalecane zakresy łączenia | ||||||||
| nom. = min | max | ||||||||
| 6 | 7 | 1,5 – 3,5 | 1,5 – 3 | 2 – 3 | – | – | – | ||
| 8 | 9 | 3,5 – 5,5 | 3 – 5 | 3 – 5 | 2,5 – 4 | – | – | ||
| 10 | 11 | – | 5 – 6,5 | 5 – 6,5 | 4 – 6 | 3 – 4 | 3 – 4 | ||
| 12 | 13 | 5,5 – 9,5 | 6,5 – 8 | 6,5 – 8 | 6 – 8 | 4 – 6 | 4 – 6 | ||
| 14 * | – | – | 8 – 11 | 8,5 – 10,5 | 8 – 10 | – | – | – | |
| 16 | 17 | – | 8 – 12 | 10,5 – 12 | 8 – 11 | 6 – 10 | 6 – 9 | ||
| 18 * | – | – | – | 11,5 – 13,5 | – | – | – | ||
| 20 | 21 | – | 12 – 16 | 12 – 16 | 11 – 15 | 10 – 14 | 9 – 13 | ||
| 22 * | 15,5 – 17,5 | ||||||||
| 25 | 26 | – | – | – | 15 – 19,5 | 14 – 19 | 13 – 19 | ||
| * – wymiary nie ujęte w normie | |||||||||
