Nitonakrętki z trzpieniem cylindrycznym radełkowanym z kołnierzem stożkowym
Przelotowe
kod:
![PDF icon]()
Pobierz PDF
Nitonakrętki
Nitonakrętki z trzpieniem cylindrycznym radełkowanym z kołnierzem stożkowym
Pobierz PDF
Opis produktu

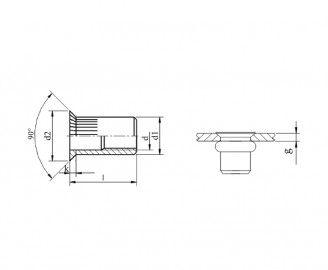

Nitonakrętki przelotowe z trzpieniem cylindrycznym radełkowanym z kołnierzem stożkowym.
Dysponujemy pełną ofertą elementów złącznych.
Szczegółową ofertę cenową przedstawi dział handlowy.
| NORMA | MATERIAŁ | KLASA | POWŁOKA |
|---|---|---|---|
| stal A2 A4 | ocynk galwaniczny |

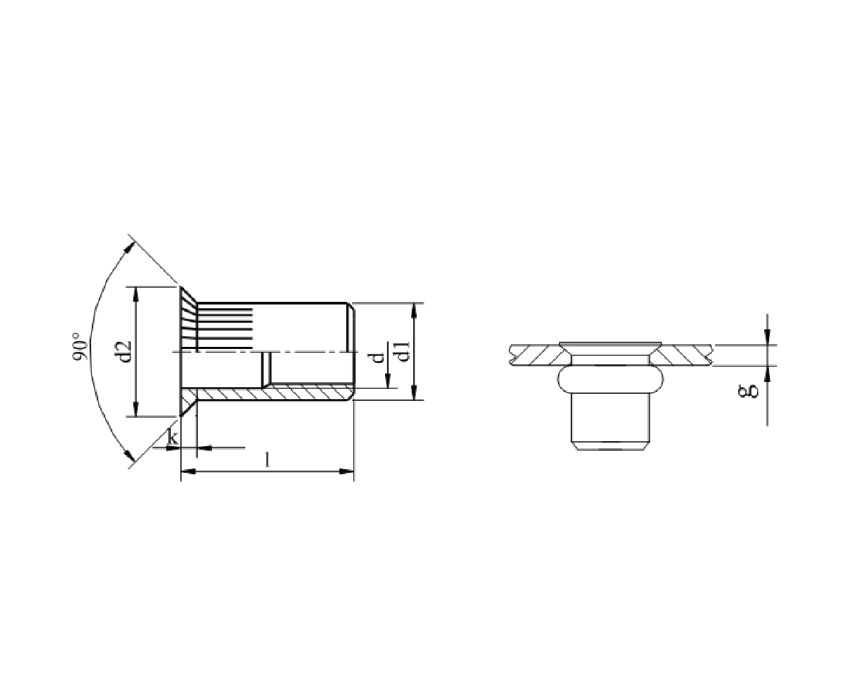

| Wymiary dla wykonania ze stali węglowej | ||||||||
| d nom | M4 | M5 | M6 | M8 | M10 | |||
|---|---|---|---|---|---|---|---|---|
| d1 | 6 | 7 | 9 | 11 | 13 | |||
| d2 | 8,5 | 9,5 | 11,3 | 13,5 | 16 | |||
| k | 1,5 | 1,5 | 1,5 | 1,5 | 1,7 | |||
| l | 11,5 | 13 | 16 | 18,5 | 20 | |||
| g* | 1,50 – 3,00 | 1,50 – 4,00 | 1,50 – 4,00 | 1,5 – 4,00 | 1,5 – 3,00 | |||
| * | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | |||
| Wymiary dla wykonania ze stali nierdzewnej | ||||||||
| d nom | M6 | M8 | ||||||
|---|---|---|---|---|---|---|---|---|
| d1 | 8,9 | 10,9 | ||||||
| d2 | 12 | 14 | ||||||
| k | 1,5 | 1,5 | ||||||
| l | 16 | 18 | ||||||
| g* | 1,50 – 4,00 | 1,5 – 4,00 | ||||||
| * | 9,1 | 11,1 | ||||||
