Wkręty do metalu do plomb (wkręty z łbem walcowym z otworami) DIN 404
Wkręty do metalu
kod:
![PDF icon]()
Pobierz PDF

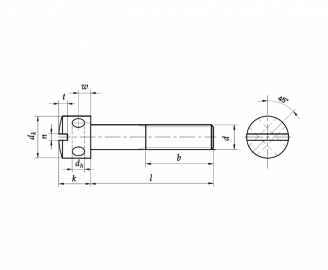

DIN 404
Wkręty do metalu do plomb (wkręty z łbem walcowym z otworami) DIN 404
Kategoria: Wkręty / Podkategoria: Wkręty do metalu
Pobierz PDF
| NORMA | MATERIAŁ | KLASA | POWŁOKA |
|---|---|---|---|
| DIN 404 |

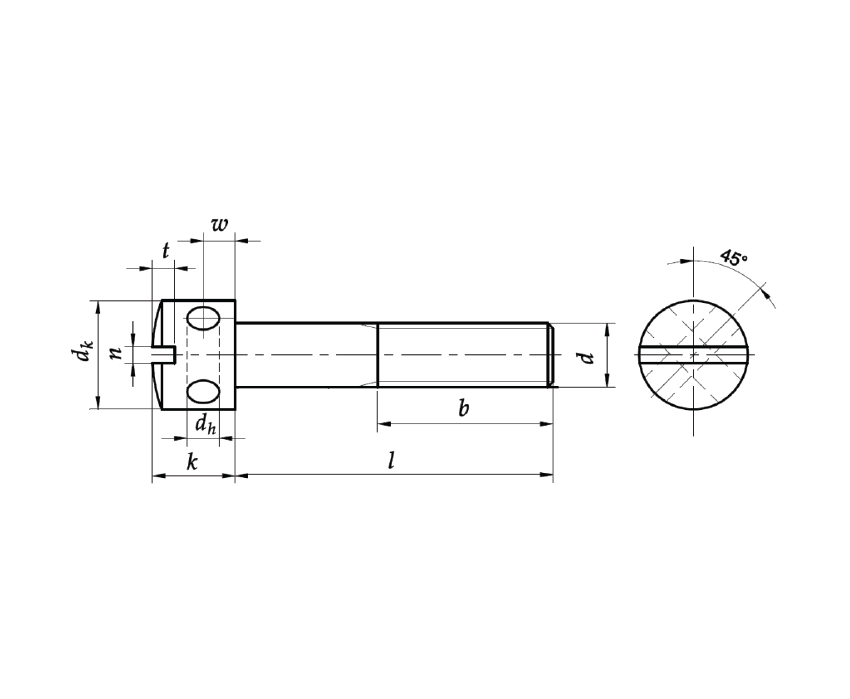

| d | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | |
| P | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| b | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 | |
| dh nom | 1,2 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 | 4 | 5 | |
| dk mom | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 | |
| k nom | 3 | 3,5 | 4 | 4,5 | 5 | 6,5 | 8 | 10 | 12,5 | |
| nnom | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | |
| t | min | 0,7 | 0,8 | 1 | 1,2 | 1,4 | 1,7 | 2,2 | 2,7 | 3,5 |
| max | 0,9 | 1 | 1,25 | 1,5 | 1,7 | 2 | 2,6 | 3,2 | 4,1 | |
| wnom | 1,2 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 | 4 | 5 | |
() – wymiary niezalecane
P – podziałka gwintu
