Nity zrywalne z łbem stożkowym Al/St
Szczelne
Pobierz PDF
Opis produktu

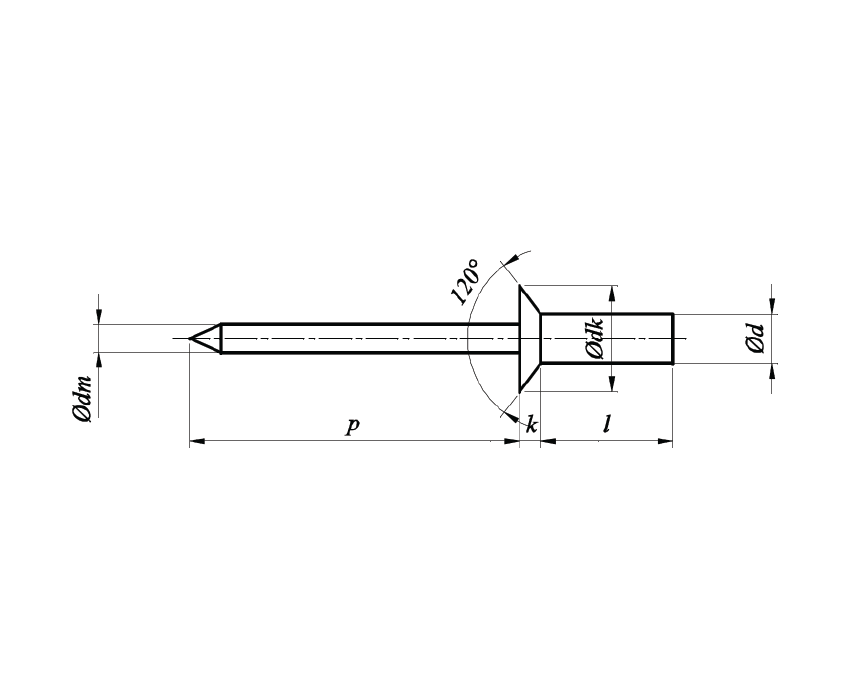

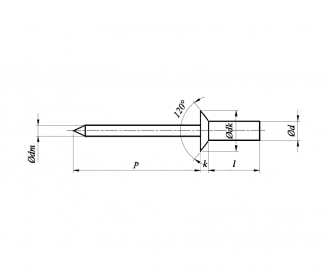

Nity zrywalne szczelne z łbem stożkowym ISO 15974
Dysponujemy pełną ofertą nitów i innych elementów złącznych wg norm DIN, ISO, PN.
Szczegółową ofertę cenową przedstawi Państwu dział handlowy.
| NORMA | MATERIAŁ | KLASA | POWŁOKA |
|---|---|---|---|
| ISO 15974 | Al/St |
| dnom | 3,2 | 4 | 4,8 | |
|---|---|---|---|---|
| d | max | 3,28 | 4,08 | 4,88 |
| min | 3,05 | 3,85 | 4,65 | |
| dk | max | 6,7 | 8,4 | 10,1 |
| min | 5,8 | 6,9 | 8,3 | |
| kmax | 1,3 | 1,7 | 2 | |
| dm max | 1,85 | 2,35 | 2,77 | |
| pmin | 25 | 25 | 27 | |
| Długość nitu l | Zalecane zakresy łączenia * | |||
| nom.=min | max | |||
| 8 | 9 | 2 – 3,5 | 2 – 3,5 | – |
| 8,5 | 9,5 | – | – | 2,5 – 3,5 |
| 9,5 | 10,5 | 3,5 – 5 | 3,5 – 5 | 3,5 – 5 |
| 11 | 12 | 5 – 6,5 | 5 – 6,5 | 5 – 6,5 |
| 12,5 | 13,5 | 6,5 – 8 | 6,5 – 8 | – |
| 13 | 14 | – | – | 6,5 – 8 |
| 14,5 | 15,5 | – | 8 – 10 | 8 – 9,5 |
| 15,5 | 16,5 | – | – | – |
| 16 | 17 | – | – | 9,5 – 11 |
| 18 | 19 | – | – | 11 – 13 |
| 21 | 22 | – | – | 13 – 16 |
